Feuerungsautomat (Kesselautomat)


zum Vergrš§ern auf Bild klicken

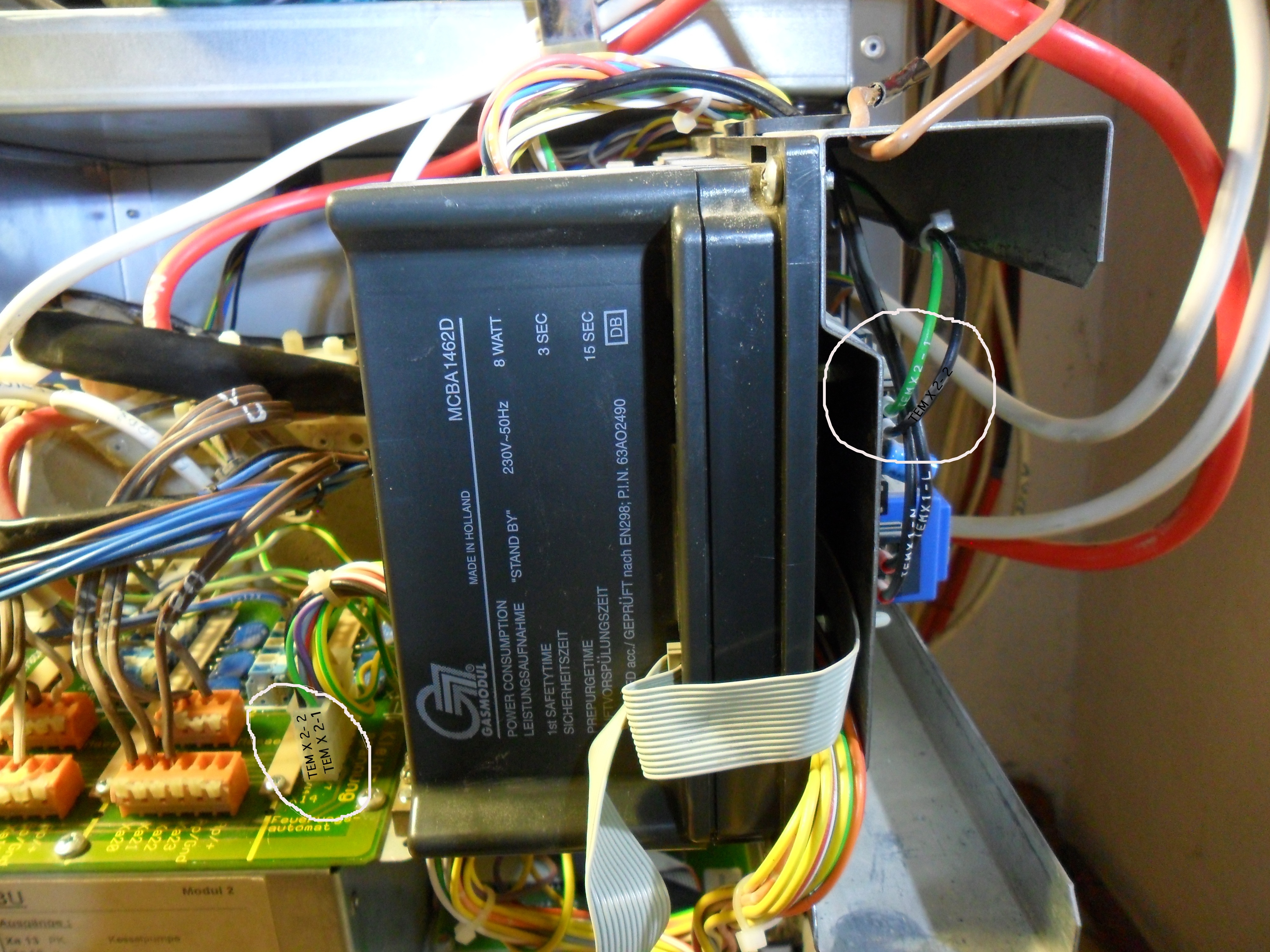

Abb. 1: Feuerungsautomat MCBA 1462D von Gasmodul und auf dessen RŸckseite das RMCI


zum Vergrš§ern auf Bild klicken

Abb. 2: Schaltplan der Peripherie des Feuerungsautomaten

Kommunikation Modul - RMCI - Feuerungsautomat

zum Vergrš§ern auf Bild klicken

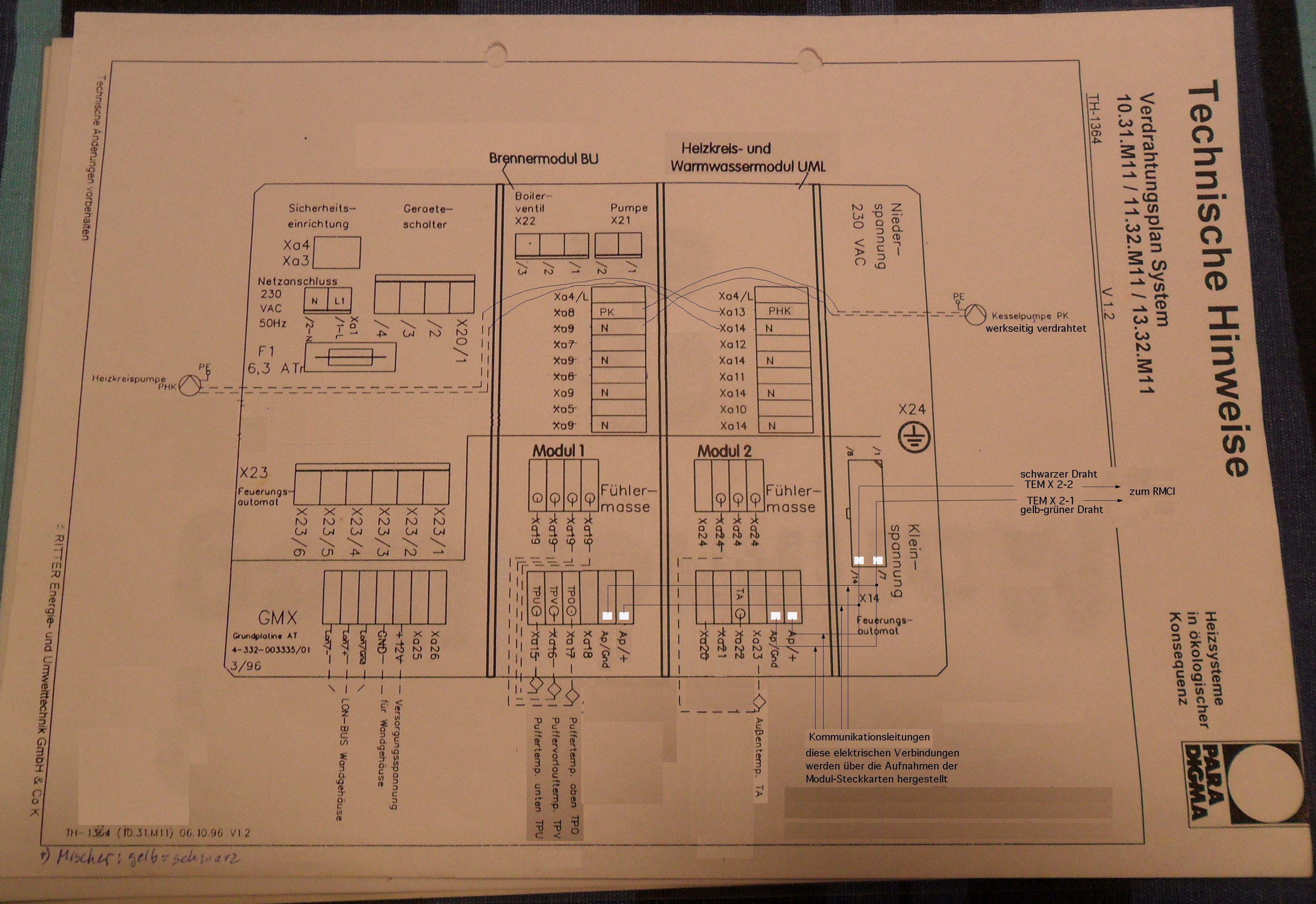

Abb. 3: Modula: Verdrahtungsplan mit Kommunikationsbus

Kommunikationsbus Modul 1 - Modul 2 - RMCI - Feuerungsautomat

Das Drahtpaar am RMCI bestehend aus grŸn-gelbem Draht TEM X2 - 1 und schwarzem Draht TEM X2 - 2

  • rechts am RMCI in der Photographie des Feuerungsautomaten eingekreist und
  • links oben auf dem Schaltplan der Peripherie des Feuerungsautomaten eingezeichnet

lŠuft zu den Klemmen 7 und 14 der Steckeraufnahme X14 des Feuerungsautomaten.

Diese Klemmen 7 und 14 auf der Platine des Feuerungsautomaten sind mit Ap/+ und Ap/Gnd der Module 1 und 2 verbunden:

  • dŸnne schwarze rechteckig verlaufende Linien zwischen den kleinen wei§en Quadraten mit den Bezeichnungen Ap/+ und Ap/Gnd im Verdrahtungsplan.
  • Ap/+ und Ap/Gnd sind auch links neben dem eingezeichneten Kreis um X14 auf der Photographie zu sehen.

†ber diese Linien lŠuft die Kommunikation zwischen den Modulen, dem RMCI und dem Feuerungsautomaten.

Die Kommunikation zwischen BBU und Feuerungsautomat wird durch 2 LEDs auf dem RMCI signalisiert:

  • LED 1 blinkt in dem Moment, wenn RMCI eine Mitteilung an den Feuerungsautomaten sendet.
  • LED 2 blinkt in dem Moment, wenn RMCI eine Mitteilung von BBU bekommt.

Blinken beide LEDs abwechselnd, lŠuft die Kommunikation vom BBU in das RMCI und vom RMCI in den Feuerungsautomaten. Das RMCI Ÿbersetzt also die Information vom BBU in die Sprache des Feuerungsautomaten.

Die Regelungen UML und BBU sind Steckkarten, die in identische SteckplŠtze (Slots) in Modul 1 und Modul 2 gesteckt werden.

Fehler in der Regelung der Modula
In Modul 2 war der Steckplatz defekt. Die Kommunikation zwischen BBU im Modul 2 und Feuerungsautomat war am Steckplatz unterbrochen.

Fehlerbehebung
Wie in der nebenstehenden Abbildung dargestellt wurde zur Fehlerbehebung

  • BBU in den Steckplatz von Modul 1 gesteckt,
  • UML in den Stecklatz von Modul 2,

weil die Aufnahme-Kontakte im Steckplatz von Modul 1 intakt waren. Die fehlerhaften Kontakte im Steckplatz von Modul 2 traten wegen der sehr eingeschrŠnkten Nutzung vom UML nicht in Erscheinung.

Der Feuerungsautomat startet, Ÿberwacht und stoppt den Brenner in Wechselwirkung mit den Komponenten (Abb. A.1.2) UWP, BLP, DV, Vs, Rs, ATs, LDS, GKV, GeblŠse.
Aus dem Zustand "keine WŠrmeanforderung" (Codefenster-Anzeige 0) erhŠlt er vom BBU (oder wenn keine Information vom BBU kommt) dem TemperaturfŸhler im Kessel die WŠrmeanforderung. Er durchlŠuft folgende Sequenz:

Code

AktivitŠt

0

keine WŠrmeanforderung

0

Start des GeblŠses

5

Kontrolle Verbrennungsluft

1

VorspŸlen der Brennkammer, …ffnen des Gaskombinationsventils

2

ZŸndung des Brenners

3

Heizbetrieb: Kontrolle der Flamme

Wenn die WŠrmeanforderung erfŸllt ist, dann

Code

AktivitŠt

3

Heizbetrieb

1

VorspŸlen der Brennkammer

7

UmwŠltzpumpen (UWP)-Nachlauf

9

Regelabschaltung

0

keine WŠrmeanforderung

Die UmwŠltzpumpe im Kessel wird von der BBU modulierend angesteuert (BBU auf "Auto"-Betrieb) oder auf eine feste Drehzahl geschaltet (BBU auf "Hand"-Betrieb).
