Insel
1-phasige PV-Anlage mit Speicher

Bauseits bereits vorhanden

  • 15 PV-Module aleo solar X63L333
  • Victron Multiplus-II 48 Volt, 5000 VA, 70 A
    • Achtung: der Multiplus-II ist als Teil des Batterielieferumfangs in der Greenrock Combinerbox vorinstalliert. Man muss ihn also ausdrźcklich bei der Bestellung ausschlie§en.
  • Smart Solar
    • MPPT 250 | 100 - MC4 VE.Con
    • Pluggable Display
  • Stromsensor 100A: 50mA YHDC SCT013

A. Zusammenfassung

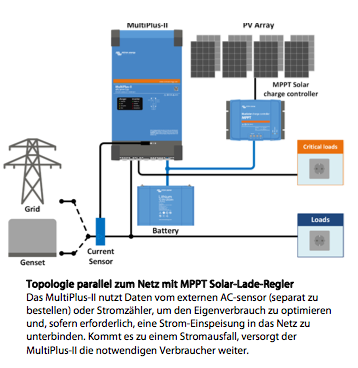

multiplus_II_inverter_charger.png Victron_Stromsensor.png

Zum Vergrš§ern auf Bild klicken

Quelle: Victron

Cache

Es sollen 2 getrennte Stromkreise realisiert werden, jeder mit eigenem Sicherungskasten und eigener Steckdosenleiste:

  1. Der Stromkreis mit "Loads". Sie werden direkt aus dem šffentlichen Netz versorgt.
  2. Der Stromkreis mit "Critical Loads". Sie werden aus PV und Batterie versorgt. Dieser Stromkreis ist eine Insel.

Wenn PV und Batterie nicht mehr den kompletten Critical-Loads-Kreis versorgen kšnnen, stecken wir einen Teil der "Critical Loads" um in die Steckdosenleiste "Loads".



B. System

GREENROCK Multigrid einphasig 5 kWh (= 2 Batterien)


Batterie & Anschlussbox

Best.-Nr.: 9011 0301 02

Achtung: Anschlussbox ohne Multiplus bestellen

(Greenrock-Daten krannich-solar, acamedia cache)

Laderegler (Bemessung)

Best.-Nr. 9011 2002 01 oder 9011 2002 02

Bezeichnung: GREENROCK PV DC-MPPT 5.8, Typen-Nr.: GR-DC-PV/5800/VI

(Bauteil: 1 Stźck SmartSolar 250/100 MC4: )

3 Funksteckdosen Best.-Nr. 9011 9011 02

C. Details

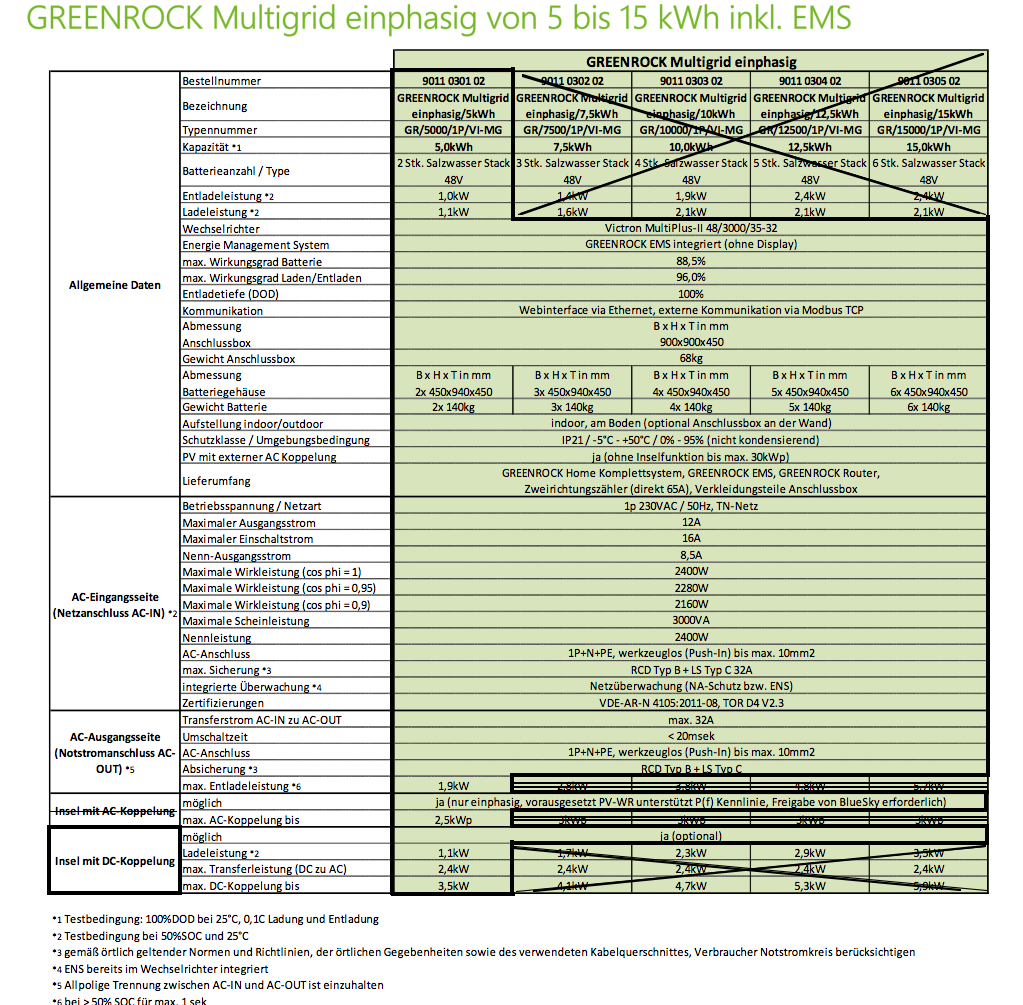

C. 1 Greenrock Multigrid einphasig

Einzelheiten/Greenrock/GREENROCK_Home_Technische_Daten_V05_multilang_de_pages/9011_0301_02.png

Quelle

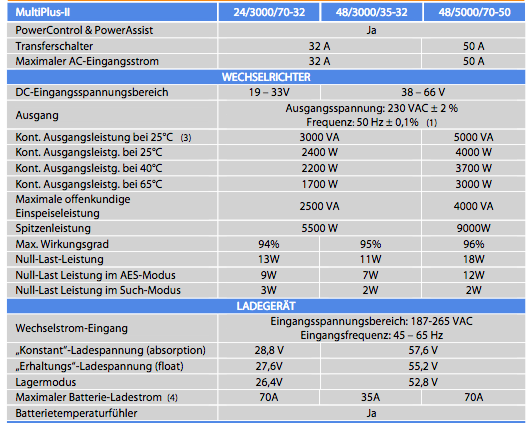

C. 2 MultiPlus-II

Screen shot 2020-03-29 at 01.36.54.png

Victron MultiPlus-II 48/3000/35-32 Wechselrichter 48A 230V (Victron-Link)

Art.Nr.: VIKMPII48300035-32


Quelle

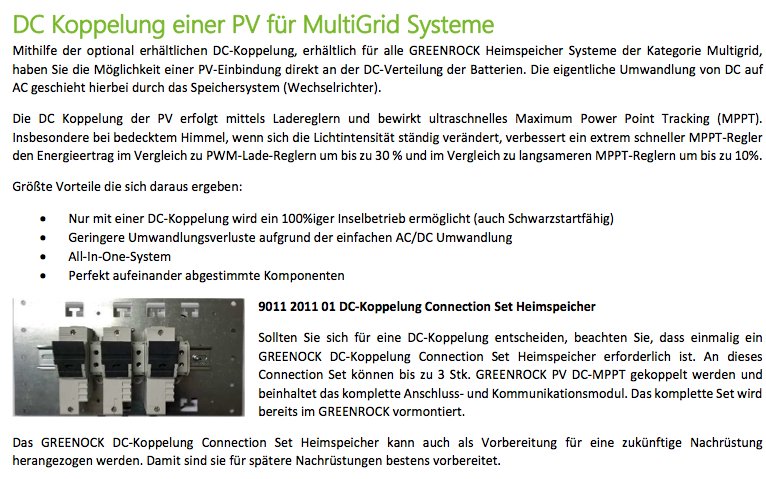

C. 3 DC-Kopplung mit Laderegler fźr 15 PV-Module aleo solar X63L333

Datasheet Victron Multi Plus II 48/3000/35-32


Erforderlich: 1 Stźck Greenrock DC-Koppelung Connection Set Heimspeicher




Dazu braucht man die folgenden Komponenten:

  1. Bluesolar Charge Controller MPPT
  2. Current Sensor




Quelle




C.3.1 Technische Daten Laderegler (MPPT)

Victron SmartSolar MPPT 250/100 mit MC4-Anschlźssen ist identisch mit

  • Greenrock-Bezeichnung GREENROCK PV DC-MPPT 5.8,
  • Greenrock-Typennummer GR-DC-PV/5800/VI,
  • Best.-Nr. 9011 2002 02 oder Best.-Nr. 9011 2002 01

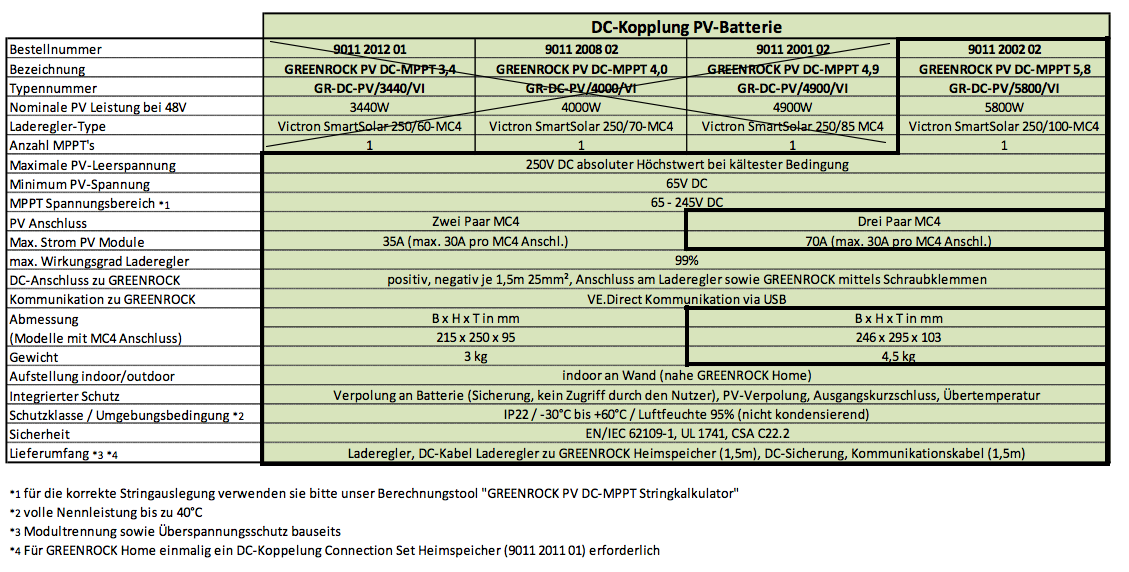

Einzelheiten/Greenrock/GREENROCK_Home_Technische_Daten_V05_multilang_de_pages/DC-Ladekopplung_2.png

Quelle

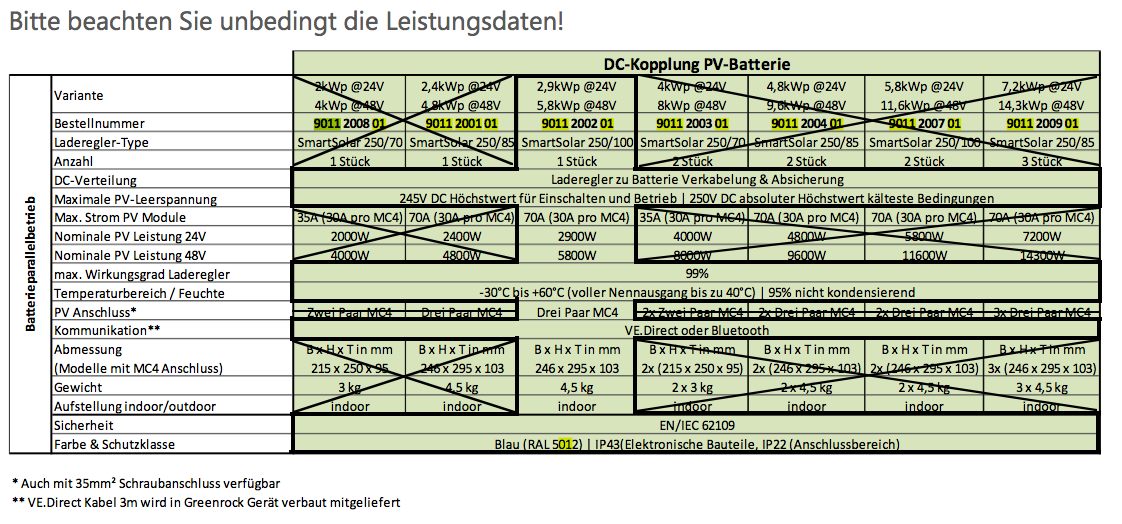

Einzelheiten/victron/MPPT/SmartSolar 250-70 ...100.png

Quelle: Greenrock


------------------------------

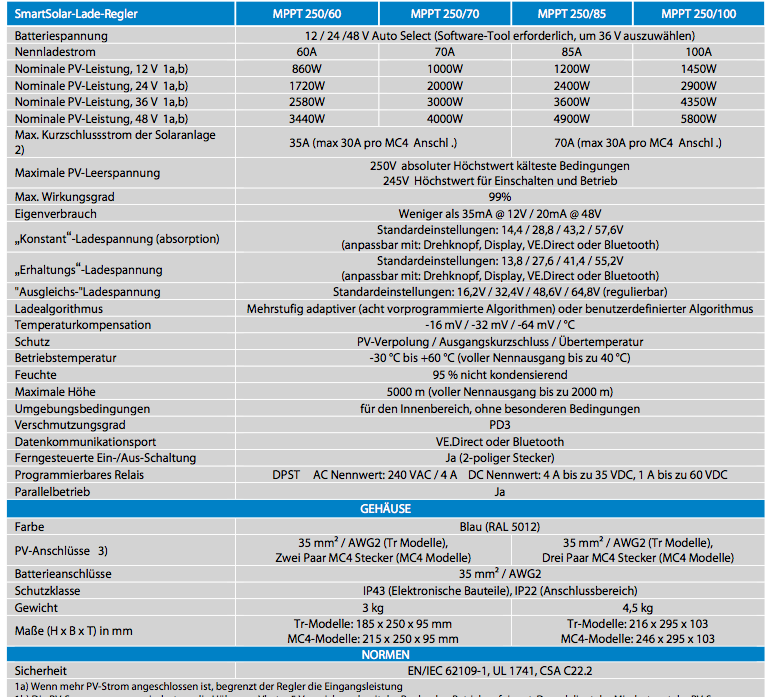

Einzelheiten/victron/MPPT/Datasheet-SmartSolar-charge-controller-MPPT-250-60-up-to-250-100-DE.png

Quelle: https://www.victronenergy.de/upload/documents/Datasheet-SmartSolar-charge-controller-MPPT-250-60-up-to-250-100-DE.pdf


mehr zu Laderegler (MPPT)

mehr zu String Calculator (Morningstar)


D. Weiterfźhrendes Infomaterial


D.0 Notizen zur Greenrock Batterie


D.1. GREENROCK Webinars und schriftliche Anleitungen


===================================================================================================

D.2. ESS Webinar, 19. Dec. 2016, Victron Energy


===================================================================================================

D.3. VICTRON ESS - Start page

An Energy Storage System (ESS) is a specific type of power system that integrates a power grid connection with a Victron Inverter/Charger, GX device and battery system. It stores solar energy into your battery during the day, for use later on when the sun stops shining.


=================================================================================================

D.4. Off Grid Battery & Charge Controller Best Practices

(YouTube Video)


Trojan Battery and Morningstar have been supplying battery and solar charge controller solutions for a wide variety of global off-grid applications for several decades. View this special joint webinar to learn more about best practices and years of shared industry experience regarding:


=================================================================================================

D.5. Morningstar Produkte


-------------------------------------------------------------------

Version: 29.11.2021
