Information zur Salzwasserbatterie Greenrock von Bluesky Energy

https://www.bluesky-energy.eu/die-salzwasser-batterie/

https://www.bluesky-energy.eu/stromspeicher-konfigurator/

https://www.bluesky-energy.eu/greenrock-home/



Webinars

GREENROCK Webinar engl. - installation of saltwater batteries (42 min) (BlueSky Energy)

Webinar - GREENROCK Installation of saltwater battery stacks (30 min) (BlueSky Energy)

How to assemble GREENROCK (7 min) (BlueSky Energy)

How to install GREENROCK (BlueSky Energy)

Greenrock saltwater battery installation (2 min) (BlueSky Energy)

Salt Water Batteries (UVic Energy Systems) (BlueSky Energy)

GREENROCK - Webinar - ProduktprŠsentation vom 19.06.2019 (1:10:22) (BlueSky Energy)

GREENROCK Webinar - New Generation of Saltwater Batteries (32 min) (BlueSky Energy)

GREENROCK - Webinar engl. Introduction Saltwater batteries (51 min) (BlueSky Energy)

Webinar GREENROCK Installation of saltwater battery stacks (30 min) (Zero Home Bills)

How to assemble GREENROCK Salt Water Batteries (7 min) (Zero Home Bills)


Eigenschaften

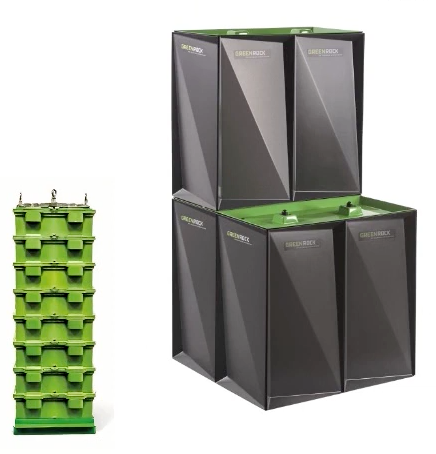

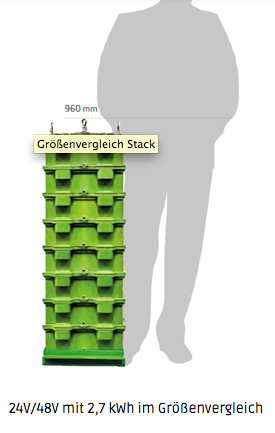

Screen shot 2020-01-28 at 17.32.26.png Screen shot 2020-01-28 at 18.07.35.png

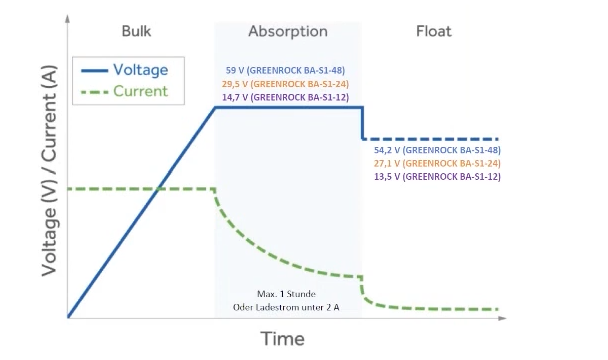

Screen shot 2020-01-28 at 17.03.58.png

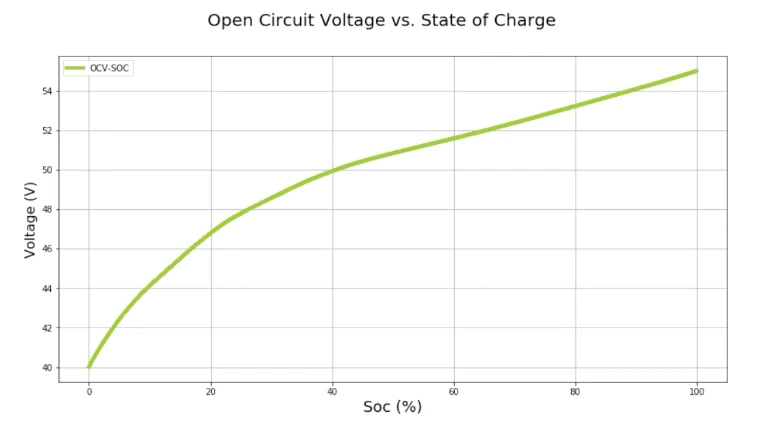

Screen shot 2020-01-28 at 17.10.53.png


SoC = State of Charge

Greenrock Combiner Box (Battery Monitoring System, BMS) contains:

  • monitoring system on stack level
  • monitoring energy distribution and alert function
  • temperature monitoring
  • off-grid solution: local data storage
  • dc battery connection and security (fuses) to inverter

GreenRock EMS

https://www.youtube.com/watch?v=2yYRuYYbeOQ

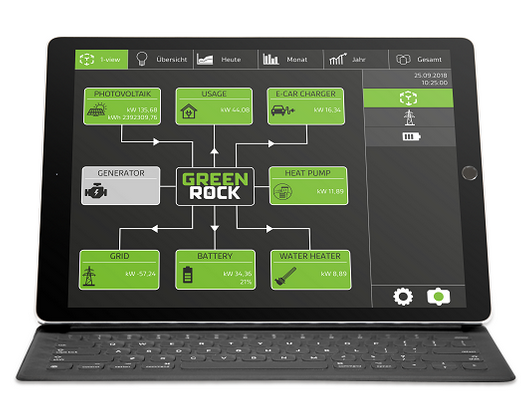

Energy Management System (EMS) (Lastmanagement)

steuert verschiedene Stromerzeuger und Stromverbraucher Ÿber Funksteckdosen (wireless sockets). Turns a dumb battery into a smart system.

  • peak shaving / load shifting / energy management and distribution (load shifting essentially moves electricity consumption from one time period to another)
  • battery storage clustering
  • online & offline battery control (temperature, state of charge, SoC)
  • web based app for data analysis and reporting (remote monitoring with tablet pc, within the house and from outside)

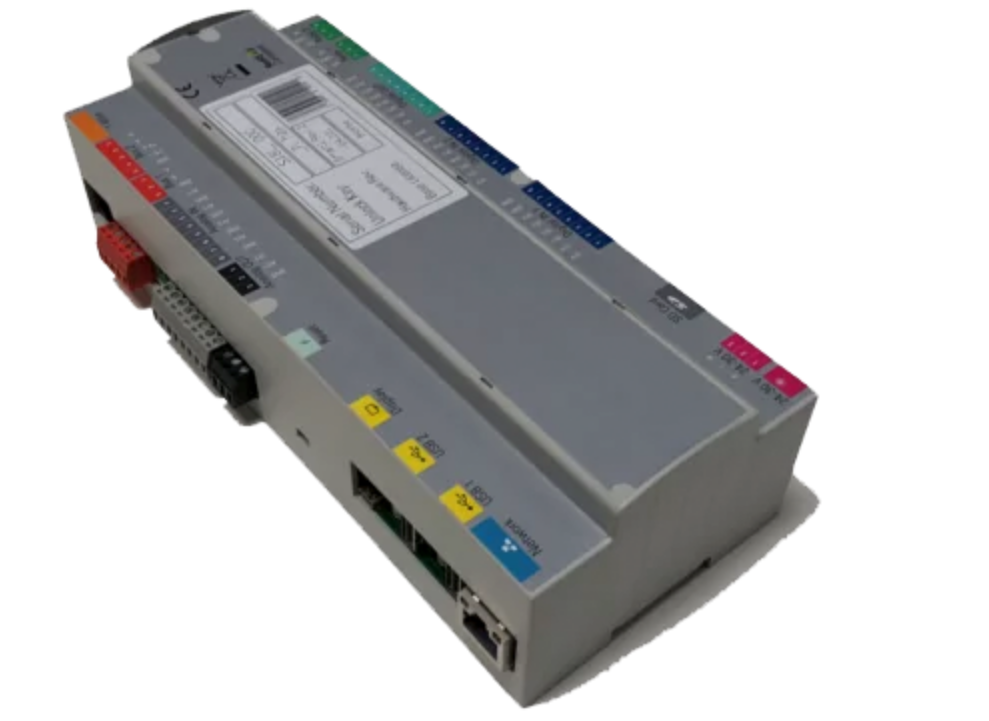

Screen shot 2020-01-28 at 17.42.39.png


Screen shot 2020-01-28 at 18.03.45.png


2 Ways to install Greenrock:
Start 1. Batteries & Combiner Box

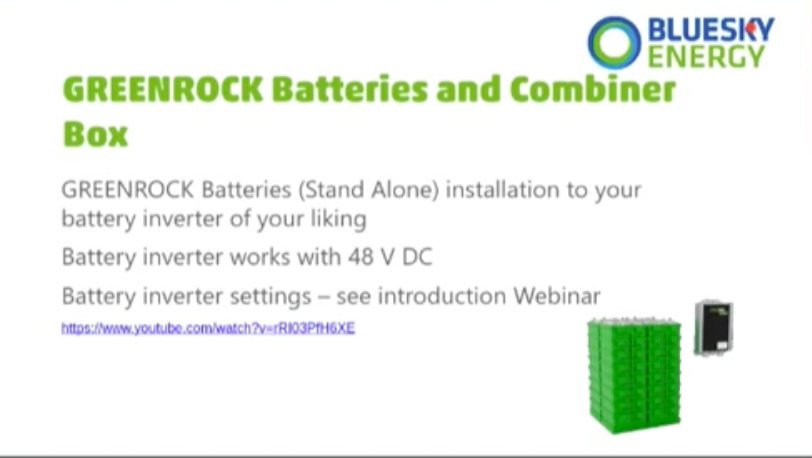

Screen shot 2020-08-01 at 19.35.02.png

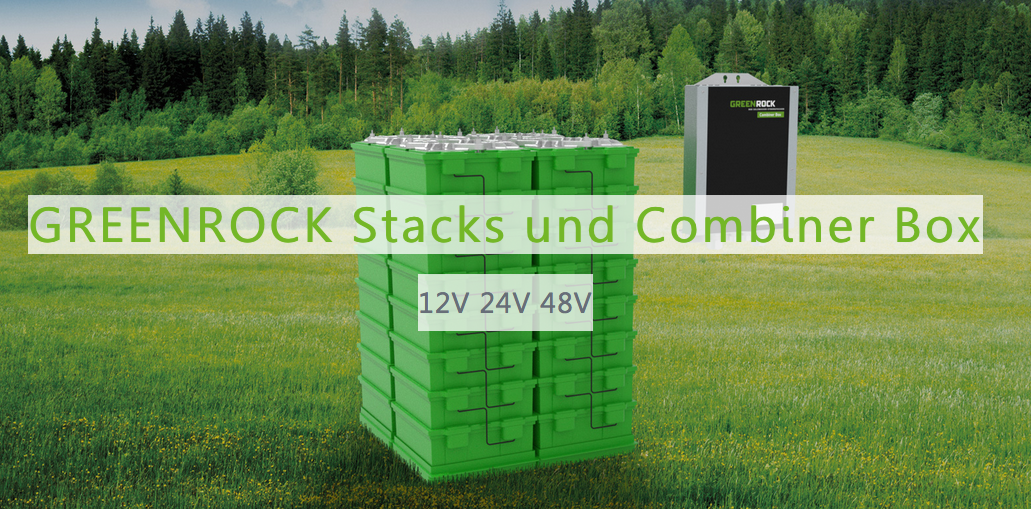

GREENROCK Stacks und Combiner Box


Screen shot 2020-08-02 at 01.19.13.png


Die Salzwasserbatterie funktioniert auf Basis eines Elektrolyten aus wŠssrigen Natrium Ionen. Die einzelnen Stacks von 12V, 24V oder 48V kšnnen modular erweitert werden. Salzwasser-Technologie ist die sicherste und umweltfreundlichste Art, elektrische Energie zu speichern. Sie eignet sich besonders fŸr langlebige stationŠre Anwendungen, wie in WohnhŠusern, gewerbliche Speicheranlagen oder netzunabhŠngige Insellšsungen.

2 Ways to install Greenrock:
Start 2. Greenrock Home

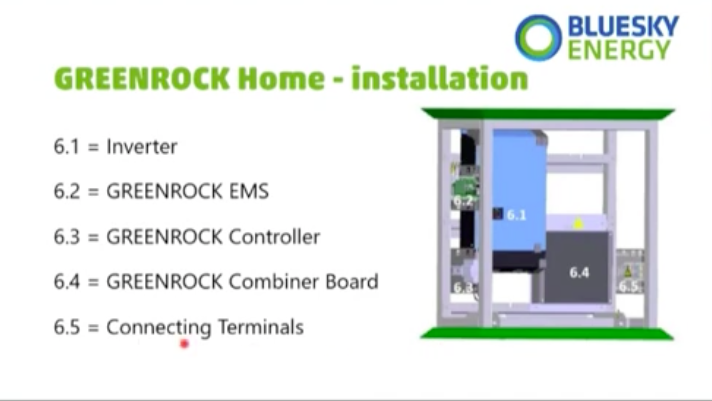

Screen shot 2020-01-29 at 00.48.36.png

set up for 1-phase system (22:45 in GREENROCK Webinar engl. - installation of saltwater batteries)

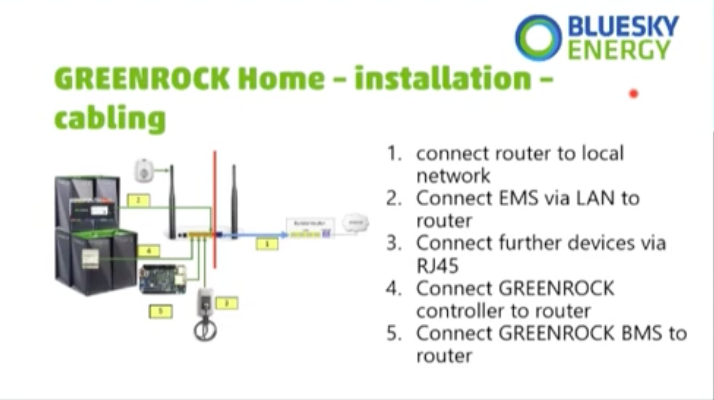

Screen shot 2020-01-29 at 00.59.06.png

set up for 1-phase system (29:40 in GREENROCK Webinar engl. - installation of saltwater batteries)


Screen shot 2020-01-29 at 01.01.53.png

set up for 1-phase system (30:39 in GREENROCK Webinar engl. - installation of saltwater batteries)

set up for 1-phase system (31:03 in GREENROCK Webinar engl. - installation of saltwater batteries)

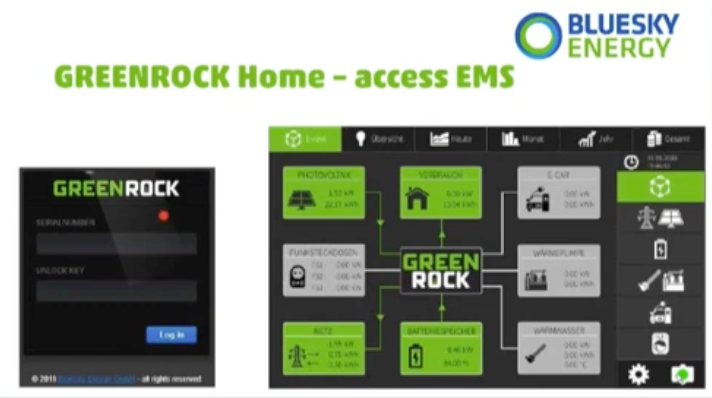

Screen shot 2020-01-29 at 01.05.35.png

set up for 1-phase system (31:20 in GREENROCK Webinar engl. - installation of saltwater batteries)


Technische Daten

5 - 30 kWh

BA-51-48



KapazitŠt:

5 kWh -30 kWh


Spannung:

48 V

Einphasig / dreiphasig

AC oder DC Kopplung mšglich


Nennleistung: (Energie (kWh) / Zeit (h))

0,25 der KapazitŠt


Wirkungsgrad Batterie:

90%


Entladetiefe DOD:

100%


















Lebensdauer:

15 Jahre (bei 70% nutzbarer KapazitŠt)


Zyklen bei 25 Celsius,

5A/5A charge/discharge (0.24 kWh)

5 kWh-Batterie, 70% Restkap. nach Zyklen

3500 Zyklen @ 100% DoD = 14000 kWh

5000 Zyklen @ 80% DoD = 22030 kWh

10000 Zyklen @ 50% DoD = 25000 kWh

20000 Zyklen @ 25% DoD = 25000 kWh



Temperaturbereich:

-5¡C bis + 50¡C

@ 50 C: potential detrimental effects on battery

@ 0 C: 0.65 NennkapazitŠt


Selbstentladung:

1.5% / Monat bei 25 Celsius


Kommunkation:

Modbus TCP











Gewicht pro kWh:

60kg + 1x Anschlussbox 30 kg


Aufstellung:

im Innenbereich


Garantie:

10 Jahre


Verwendungsbereiche:

Eigenverbrauch von Solarstrom, Windenergie, É

Notstromfunktion

Off-Grid Insellšsung


Weitere Vorteile:

Keine separaten baulichen Ma§nahmen nštig

Keine Auflagen bezŸglich Transport = harmlose Handelsware

Leistungsdaten der 48V Salzwasserbatterie

BA-51-48



NennkapazitŠt: 2700 V A h / (4 A 48 V) = 14.1 h

2,7 kWh (4A laden/entladen)


Nennspannung:

DC 48 V


Spannungsbereich:

35 V Ð 59 V


Ladestrom:

CC (Gleichstrom)


Tiefenentladung (DOD):

100%


Effizienz: (11.5% Verlust bei 5 kWh = 0.58 kWh)

88,5%


Max. Ladestrom: (bei 48 V ist das 0.96 kW)

20A


Max. Entladestrom:

20A


Betriebstemperatur:

-5¡C bis + 50¡C


Lagertemperatur:

-5¡C bis + 50¡C





Lebensdauer:

5.000 Zyklen @ 80% DOD




















Physische Eigenschaften


Hšhe:

960 mm


Breite:

313 mm


Tiefe:

329 mm


Gewicht:

140 kg per stack

bei 60 kg/kWh: 2.42 kWh

Leistungsdaten der 24V Salzwasserbatterie

BA-51-24



NennkapazitŠt:

2,7 kWh (8A laden/entladen )


Nennspannung:

DC 24 V


Spannungsbereich:

17,5 V Ð 29,5 V


Ladestrom:

CC (Gleichstrom)


Tiefenentladung (DOD):

100%


Effizienz:

88,5%


Max. Ladestrom:

40A


Max. Entladestrom:

40A


Betriebstemperatur:

-5¡C bis + 50¡C


Lagertemperatur:

-5¡C bis + 50¡C


Lebensdauer:

5.000 Zyklen @ 80% DOD




















Physische Eigenschaften


Hšhe:

960 mm


Breite:

313 mm


Tiefe:

329 mm


Gewicht:

140 kg

Version: 1.6.2021
