Joachim Gruber

Marihner Weg 2 - D 17219 Ankershagen OT Rumpshagen

Telefon: (039921) 3497

Email: Jochen.Gruber@acamedia.info


Bernd Grubert

Metallbau Heppner

Lindenhofer Str. 1

D -17036 Neubrandenburg

Datum 23.4.2018



Lieber Herr Grubert,


wie heute telefonisch angesprochen, mšchte ich zwei Felder des Glasdach meines Glasanbaus (Anhang 1, Abb. 1a und Abb. 1b) mit je einer etwa 4.5m langen Abschattung versehen, die ich am oberen Ende des Dachs aufwickeln kann. Das bauseits vorhandene grobe, winddurchlŠssige Abschattungsgewebe besteht aus UV-resistentem Kunststoff, dessen Breite ich beliebig wŠhlen kann. Ich mšchte natŸrlich mšglichst breit abschatten.


Die Vorrichtung ("Walze") zum Auf- und Abwickeln der Abschattung (Anhang 1, Abb. 2) ist der gŠngigen Mechanik ganz Šhnlich mit dem Unterschied, dass die BetŠtigung per Hand (Kette oder zur Not Rolladengurt) geschehen soll, nicht mit Elektromotor.

Im Anhang 2 finden Sie Bauteile fŸr RollŠden. Vielleicht ist etwas fŸr diesen Entwurf dabei.


Meine Fragen:

(1) Mšgen Sie die beiden Aufwickelvorrichtungen (komplett einschl. Lager) fŸr mich herstellen? Montage geschieht bauseits.

(2) In welchem Zeitrahmen kšnnte dies geschehen?

(3) In welchem Preisrahmen wird sich diese Arbeit etwa bewegen? Ich brauche die Kosten pro Walze zunŠchst nur auf 50 Euro genau. Erst bei der Auftragsvergabe brauche ich das Ÿbliche Angebot.


Ich rufe erst Mittwoch, den 2. Mai, wieder an, um evtl. weitere Details zu klŠren.


Mit freundlichen Gr٤en


Joachim Gruber

Marihner Weg 2, 17219 Ankershagen OT Rumpshagen

Tel.: (039921) 3497



ANHANG 1


In jedem Feld soll das Gewebe auf eine drehbare Walze (wie am Telefon besprochen) aufgerollt werden. Die Walze wird Ÿber ein Kettenrad und eine Kette bewegt. Versuchen wir die Kette nicht Ÿber Rollen sondern Ÿber ein unten angebrachtes Kettenrad zu fŸhren, Šhnlich wie beim Fahrrad (Anhang 1, Skizze in Abb. 3). Der Abstand der Kettenrad-Achsen entlang der Balken ist in beiden Feldern 4600 mm. Auf diese Weise ist die Arretierung der Kette nach Aufwickeln der Abschattung auch einfach.

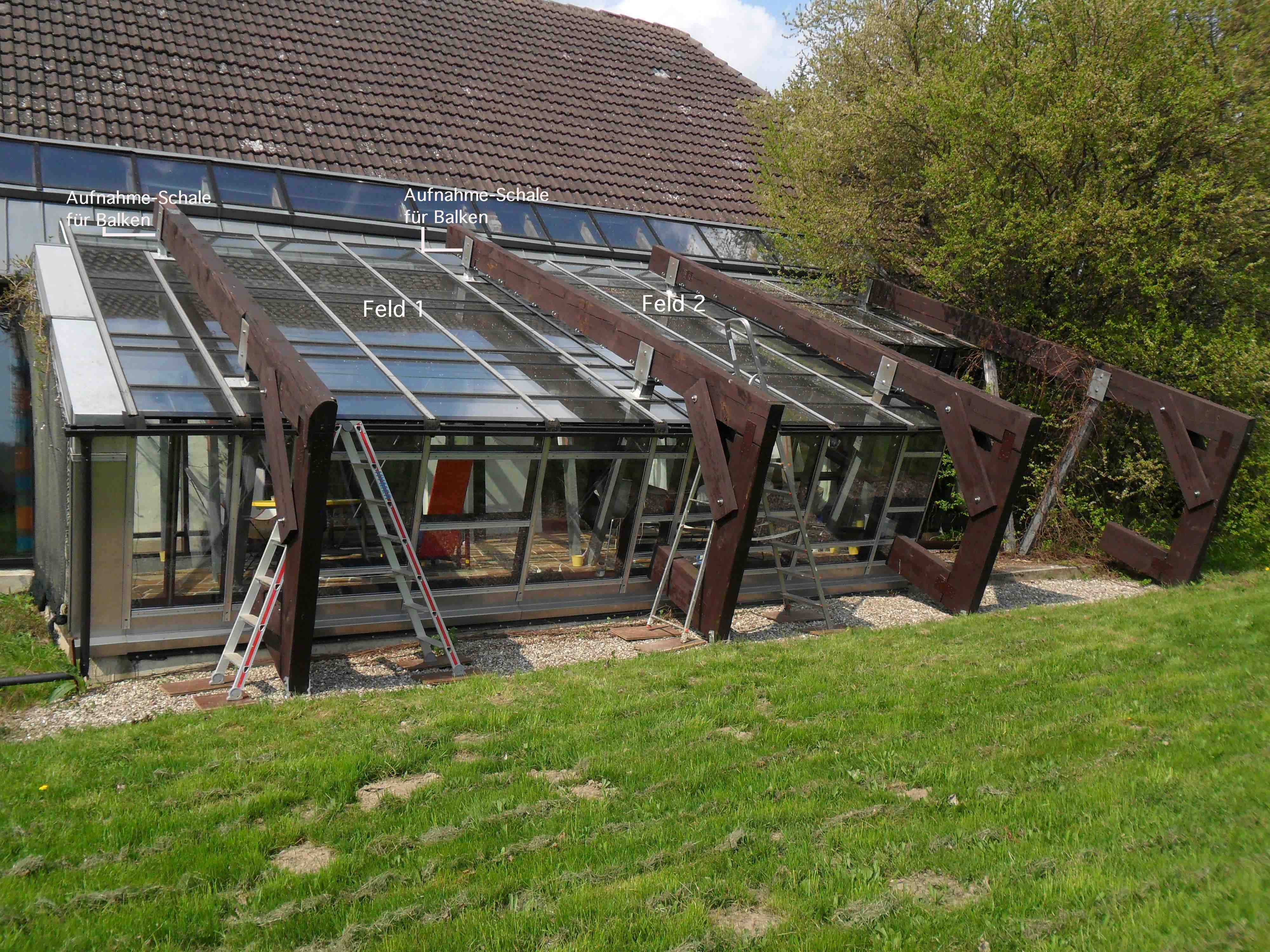

Ansicht 1 Glasanbau

Abbildung 1a

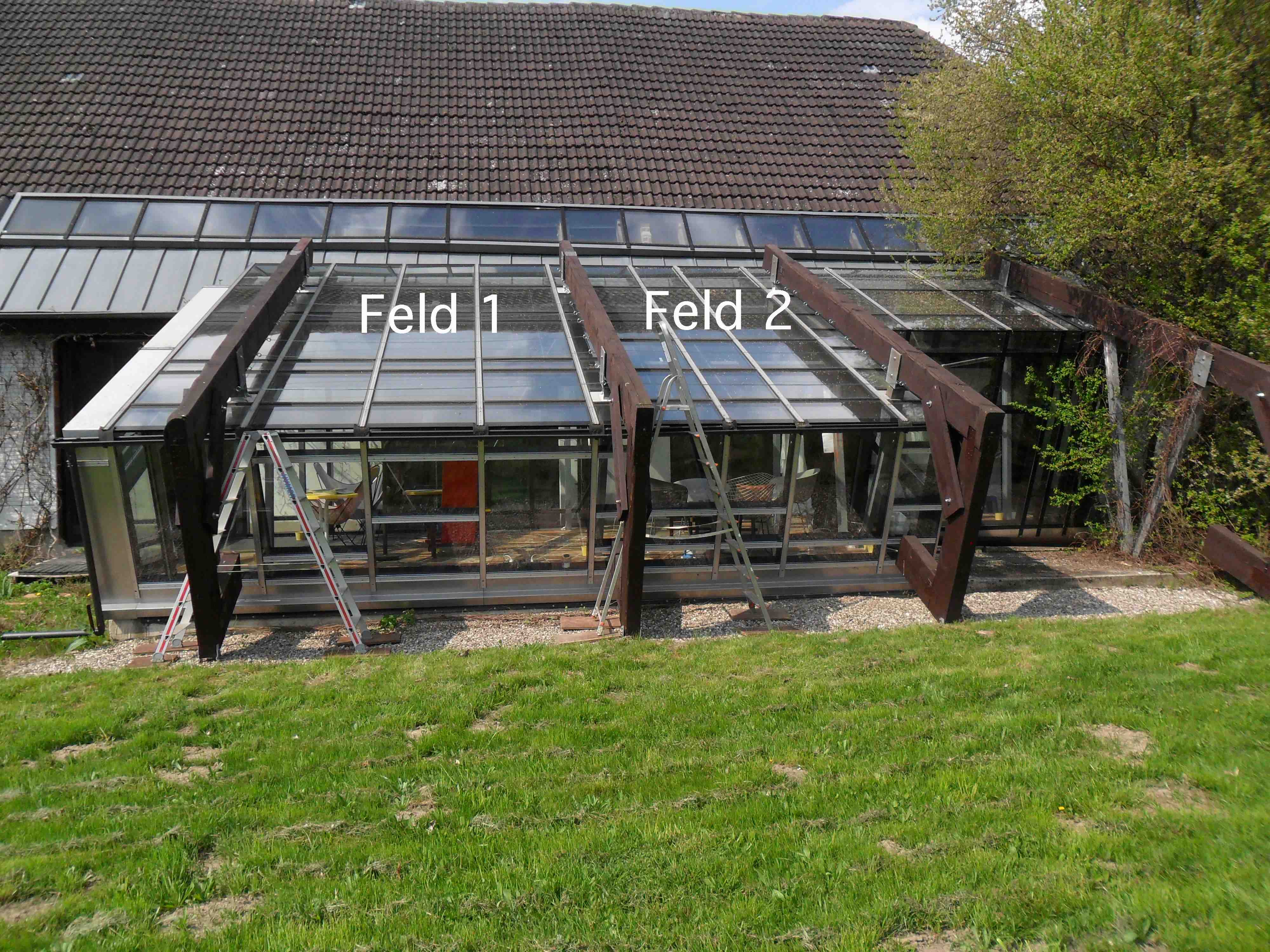

Ansicht 2 Glasanbau

Abbildung 1b

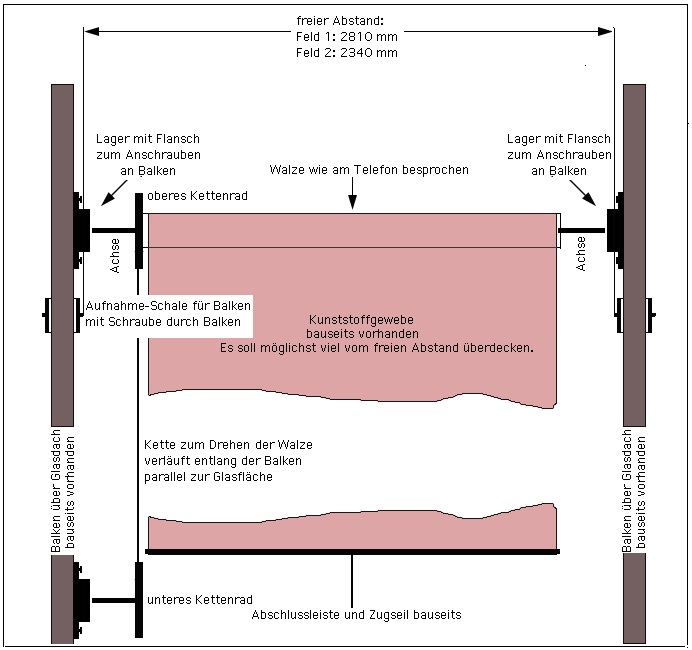

Konstruktionsskizze

Abbildung 2: Konstruktionsskizze

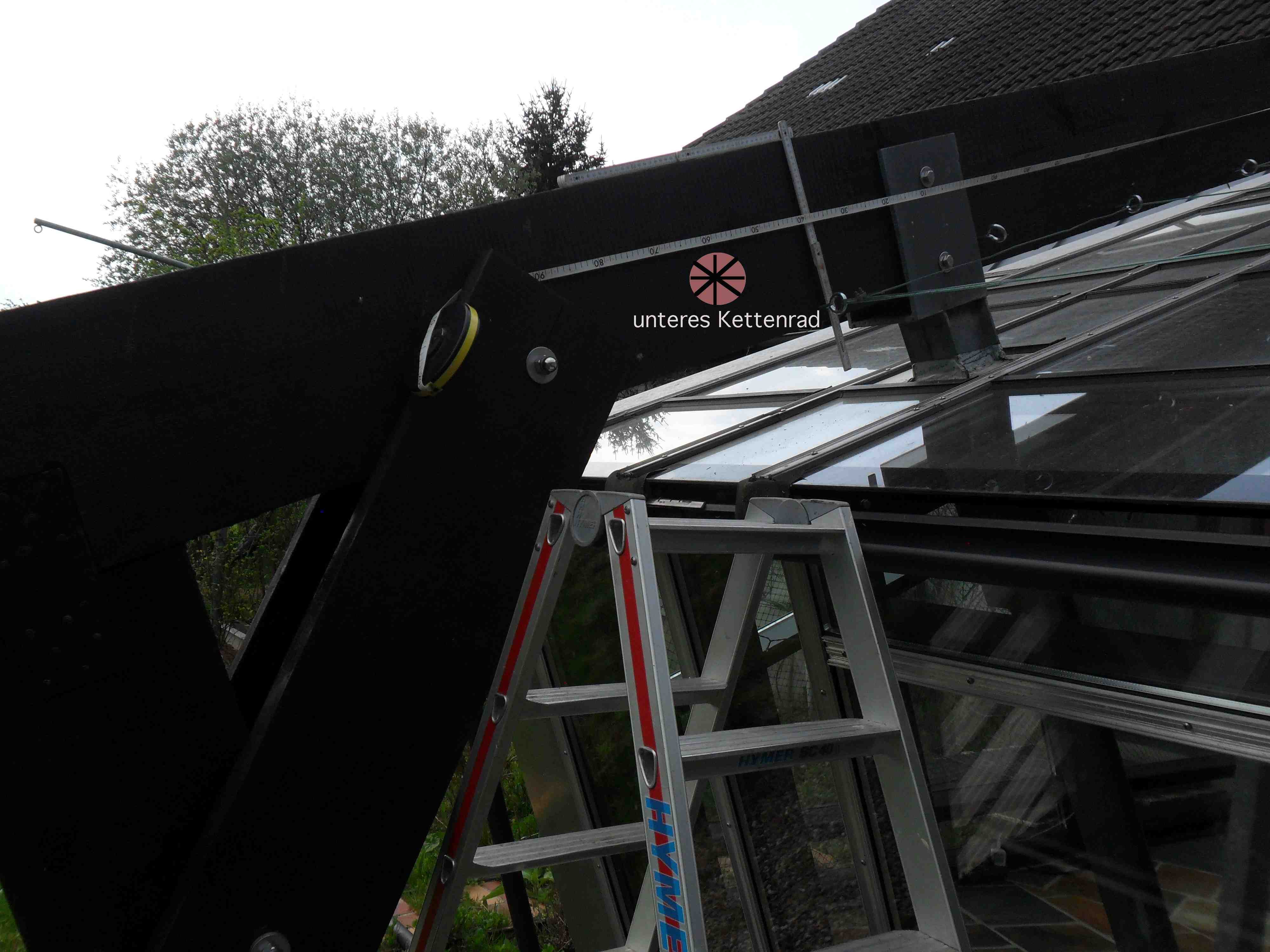

Lage unteres Kettenrad

Abbildung 3: Lage des unteren Kettenrads


ANHANG 2

Jalousienscout.de

Rolladenzubehšr

Hier finden Sie Zubehšrteile fŸr Rolladenwellen wie Gurtscheiben - Walzenkapseln - Teleskopwellen - StahlbandaufhŠnger - EinhŠngeklammern

Wellensets fŸr Neubau

Kaufen Sie diese Wellensets wenn Sie einen unserer Motoren einbauen wollen  und Sie Rollladenkasten mit seitlichen Gewindestiften zur Aufnahme der Kugellager oder fŸr Aufsatz- oder Vorbaurollladenkasten haben. Die Wellensets enthalten das notwendige Zubehšr und sind in einer SchlŸsselweite von 40mm oder 60mm in verschiedenen Fixma§en zum selbstzuschnitt erhŠltlich.

Wellensets fŸr Altbau

Kaufen Sie diese Wellensets, wenn Sie einen unserer Motoren einbauen wollen und Sie derzeit eine alte Holzwelle verbaut haben. Die Wellensets enthalten das notwendige Zubehšr und sind in verschiedenen Fixma§en zum Selbstzuschnitt erhŠltlich.
